TESTER AR3240 HYAMP - Testy GroundBond
Specjalizowane testery do badania wytrzymałości przewodu uziemienia.
Celem badania jest sprawdzenie czy przewód uziemienia jest wystarczająco wytrzymały na przepływ dużego prądu w dłuższym czasie, co w przypadku wystąpienia przebicia izolacji w badanym urządzeniu DUT powinno zabezpieczyć użytkownika na czas potrzebny do zadziałania zabezpieczenia nad-prądowego w instalacji zasilania sieciowego. Testery są wyposażone w świetnie widoczne ekrany kolorowe. Podłączenie do DUT następuje przy zastosowaniu sond typu KLEVIN, dzięki czemu rezystancja przewodów testowych nie ma wpływu na wynik pomiaru. Testery AR HYAMP mogą dostarczać prądu testowego o częstotliwości dopasowanej do potrzeb: 50 lub 60Hz (przy zasilaniu 50Hz).

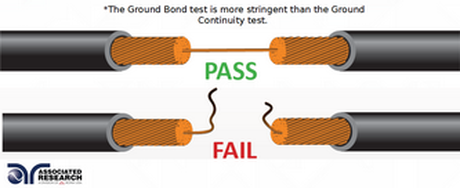

Zasada wykonywania testu Ground Bond:
Gdy przewód uziemienia w EUT (połączenie pomiędzy PE na gnieździe zasilania i obudową) jest wadliwie wykonany - posiada przewężenie - wtedy zadaniem testera jest przepalenie takiego miejsca. Sprawny przewód o wystarczająco dużym przekroju i małej rezystancji wytrzyma próbę wysoko-prądową.
Wykonanie Testu Ground Bond
Podstawowe cechy testera Ground Bond:
- Podłączenie 2 lub 4 przewodami (Kelvin), komplet przewodów testowych
- Elektroniczna kontrola czasu wykonywania pomiarów - dla uzyskania maksymalnej dokładności
- Wbudowana procedura testowa, pozwalająca na weryfikację poprawności pracy urządzenia.
- Funkcja kontroli i przypominania o okresie ważności kalibracji przyrządu
- Ekran graficzny LCD, dotykowy
- Pamięci nastaw i wyników, 1500 pozycji
- Interfejs USB
- Współpraca z czytnikiem kodów kreskowych
- Współpraca z innymi testerami Associated Research Hypot, sterowanie sekwencyjne
UWAGA: wszystkie testery Associated Research posiadają elektroniczne generatory napięcia testowego, uniezależniające wynik testu od wahań zasilania, a także umożliwiające testowanie wyrobów napięciem 50 i 60Hz przy zasilaniu tylko 50Hz, opcjonalnie dostępne są inne częstotliwości wyjściowe.
Testy zgodne z poniższymi standardami:
IEC 60335-1
Domowy Sprzęt Elektryczny
UL 1598
Oprawy oświetleniowe
Transfer danychWbudowana obsługa pamięci flash i lokalne przechowywanie danych. Importowanie plików testowych bezpośrednio do instrumentu podczas konfiguracji. Zapis do 1500 wyników testów.
Obsługa kodów kreskowychZwiększ wydajność i przepustowość produkcji, włączając skanowanie kodów kreskowych. Proste skanowanie skojarzy dane urządzenie z sekwencją testową i danymi testowymi.
Spadek napięcia uziemienia
Usuń równania matematyczne z procedury standardowej. Nasza funkcja spadku napięcia na obwodzie uziemienia oblicza spadek napięcia w obwodzie uziemienia i konwertuje obliczenia na dokładnie taki pomiar, jakiego potrzebujesz.
Zdolność uziemienia AC i DC
Uprość rutynowe testy dzięki możliwości testowania 40 amperów AC i DC w jednym testerze uziemienia.
